Modulis idealiai tinka naudoti jutiklių sistemose, pramoninėje automatikoje ir valdymo sistemose. Jį lengva konfigūruoti naudojant ZERO ir SPAN reguliavimo potenciometrus, leidžiančius tiksliai nustatyti išėjimo įtampą pagal įėjimo srovės lygį.
Modulio matmenys: 42 × 25 × 10 mm (1,65 × 0,98 × 0,39 col.)
Svoris: 11 g (0,39 uncijos)
Įėjimo signalas: 4–20 mA srovė
Išėjimo įtampos parinktys: 0–3,3 V, 0–5 V, 0–10 V
Maitinimo įtampa: 7–36 V (norint gauti 10 V išėjimo įtampą, naudokite didesnę nei 12 V įtampą)

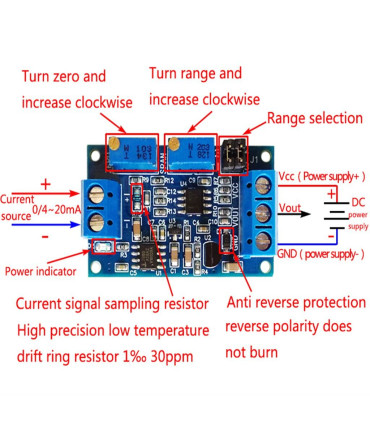

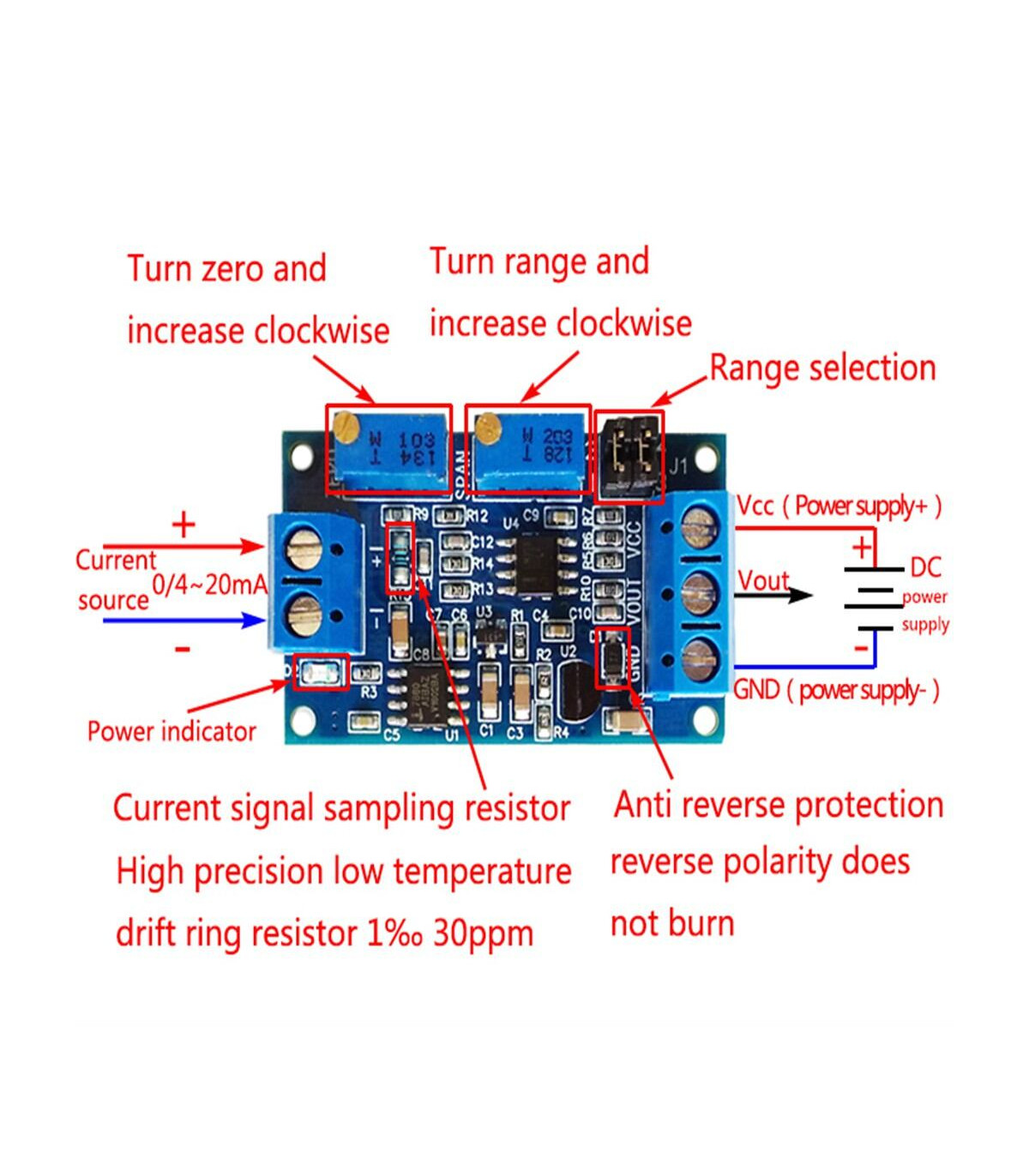

Reguliavimo potenciometrai: ZERO (minimaliai įtampai nustatyti), SPAN (maksimaliai įtampai nustatyti)
Prijungimas: Prijunkite modulį pagal pateiktą elektros jungimo schemą.
Maitinimo įjungimas: Maitinkite modulį 7–36 V įtampa (norint gauti 10 V išėjimo įtampą, naudokite didesnę nei 12 V maitinimo įtampą).
Nulinės vertės kalibravimas: Kai įėjimo srovė yra 4 mA arba 0 mA, reguliuokite ZERO potenciometrą, kad nustatytumėte minimalią išėjimo įtampą.
Diapazono kalibravimas: Kai įėjimo srovė yra 20 mA, reguliuokite SPAN potenciometrą, kad nustatytumėte maksimalią išėjimo įtampą (3,3 V, 5 V arba 10 V).
