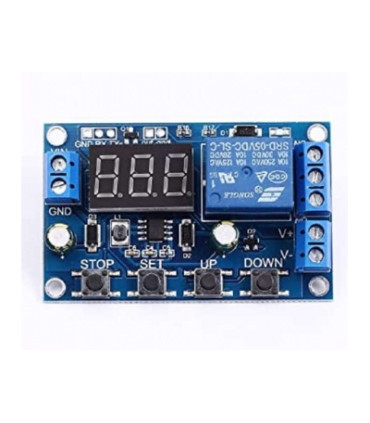

Baterijos įkrovimo /iškrovimo valdymo modulis ,XY-DJ DC6V-40V

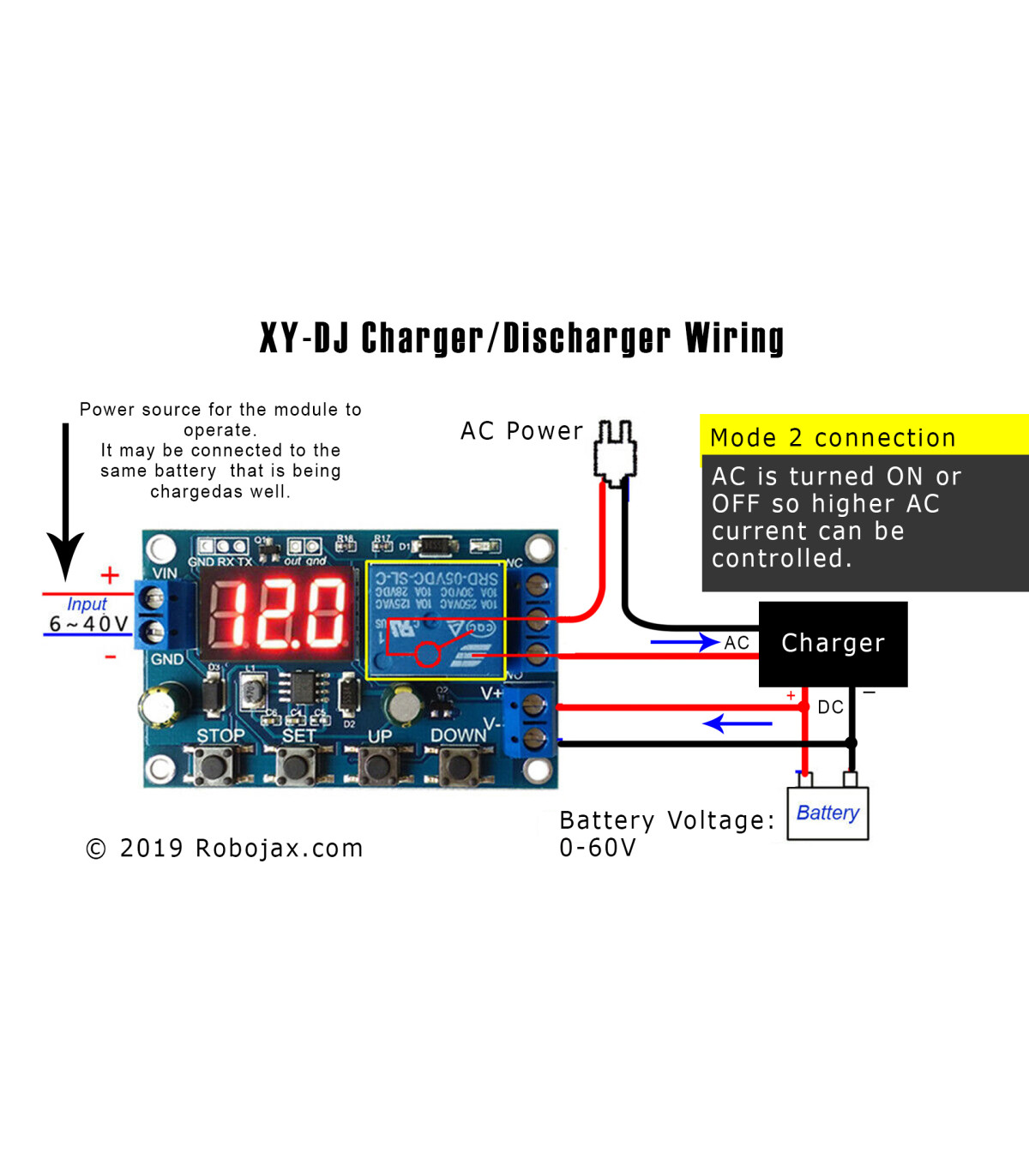

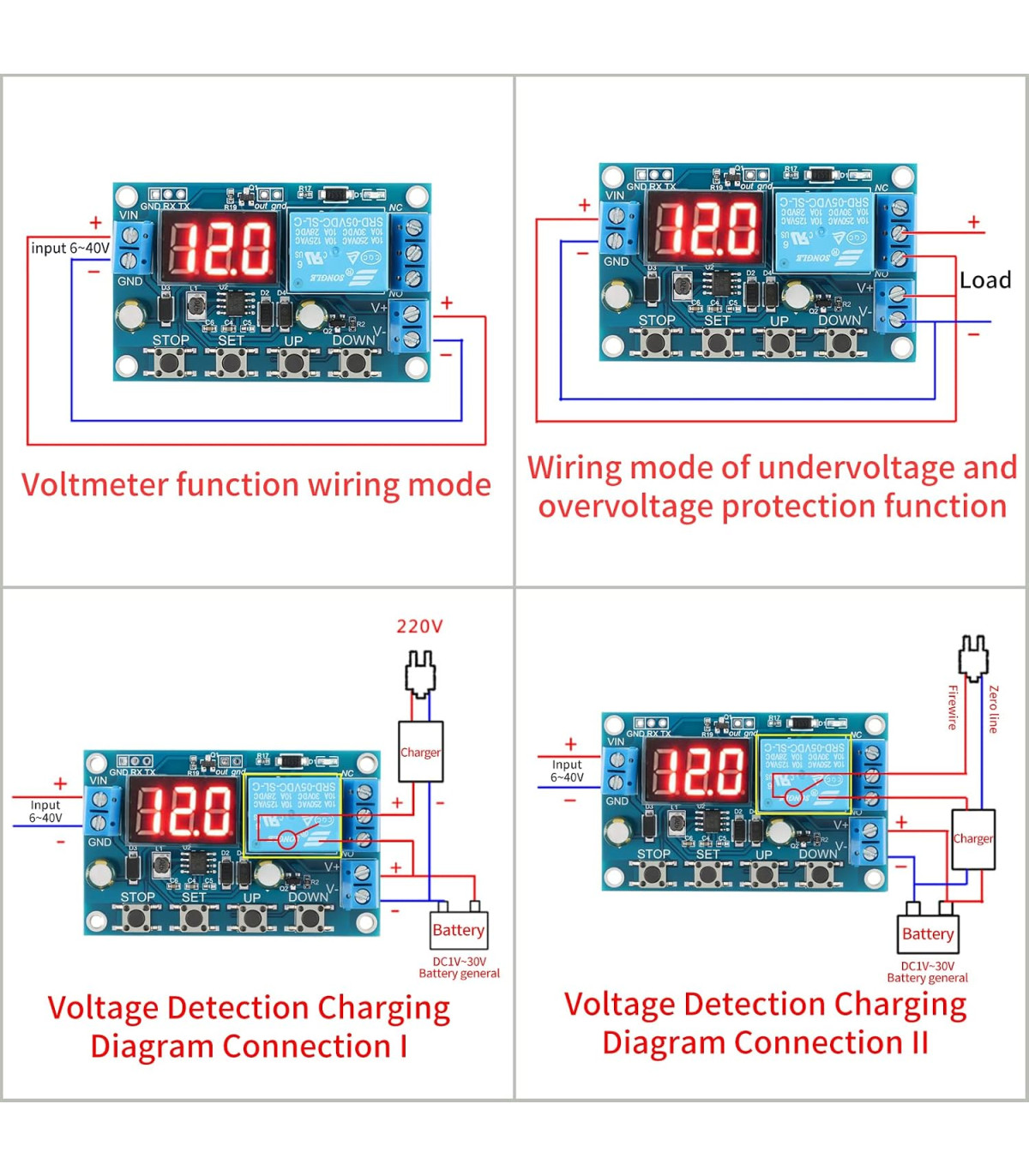

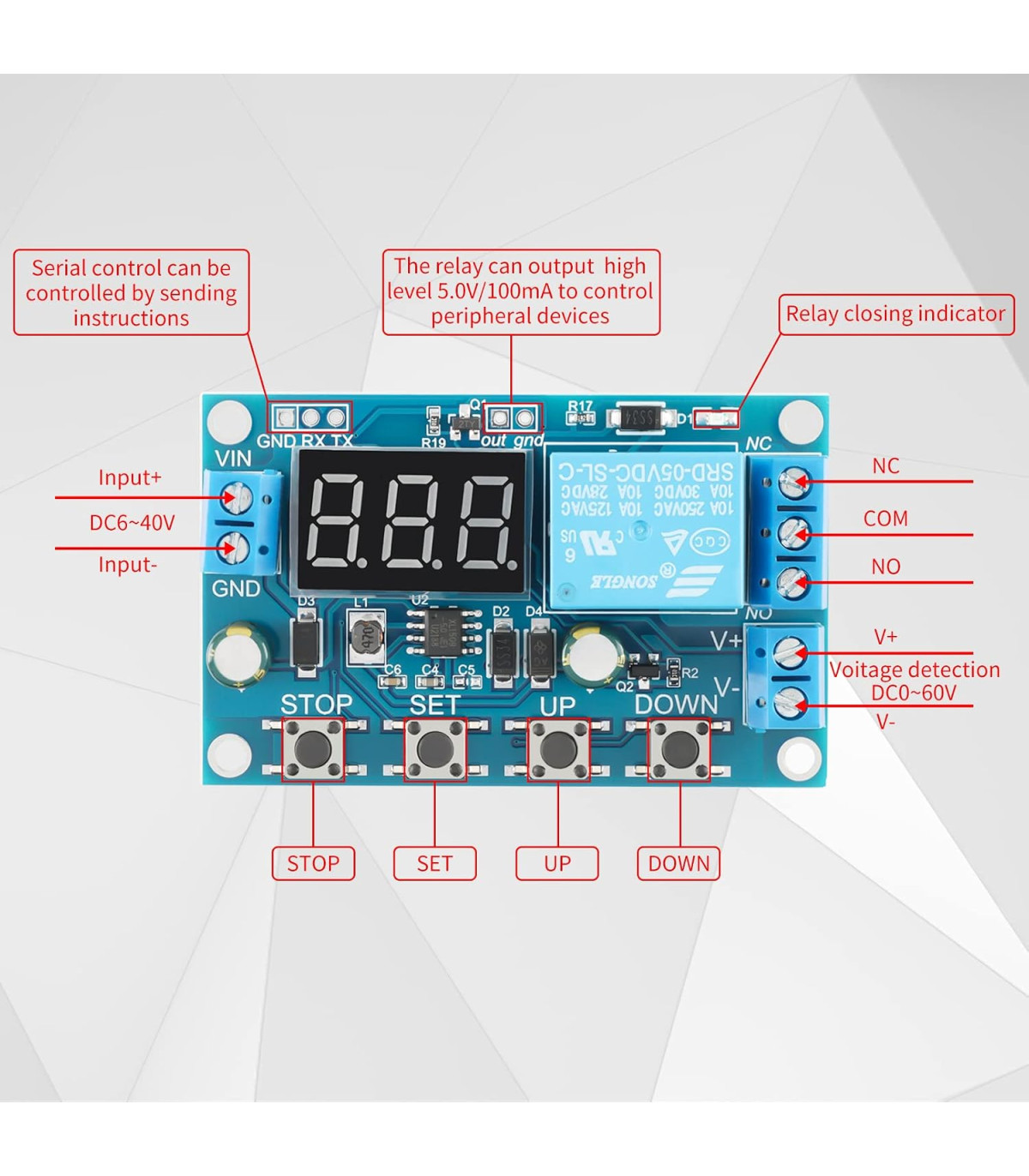

Naudojant mygtukus nustatoma įtampa, kuriai esant pradedamas įkrovimas, ir įtampa, kuriai esant įkrovimas nutraukiamas. Pasiekus nustatytą įtampos lygį, relė automatiškai atjungia arba prijungia apkrovą.

Darbo režimai

Viršutinė įtampos riba: UL1
Apatinė įtampos riba: nL1, kur UL1 > nL1.
Reguliuojamas laikmatis: OP.

► U-1 – Įkrovimo proceso kontrolė: pasiekus UL1, relė išjungiama.

► U-2 – Įkrovimo laiko kontrolė: pradėjus įkrovimą, pradedamas atgalinis nustatyto veikimo laiko (OP) skaičiavimas. Relė išjungiama pasibaigus OP laikui arba pasiekus UL1 įtampą.

► U-3 – Iškrovimo proceso kontrolė: kai išmatuota įtampa tampa mažesnė už nL1, relė išjungiama.

► U-4 – Iškrovimo laiko kontrolė: pradėjus iškrovimą, pradedamas atgalinis nustatyto veikimo laiko (OP) skaičiavimas. Relė išjungiama pasibaigus OP laikui arba pasiekus nL1 įtampą.

► U-5 – Veikimas nustatytame įtampos diapazone: kai išmatuota įtampa yra tarp UL1 ir nL1, relė įjungiama. Esant kitoms sąlygoms – relė išjungiama.

► U-6 – Veikimas už nustatyto diapazono ribų: kai išmatuota įtampa yra tarp UL1 ir nL1, relė išjungiama. Esant kitoms sąlygoms – relė įjungiama.

Darbo režimo nustatymas

1. Kai modulis įjungtas, paspauskite ir kelias sekundes palaikykite mygtuką „SET“, tada jį atleiskite. Trumpais mygtukų „UP“ ir „DOWN“ paspaudimais pasirinkite norimą režimą (U-1 ~ U-6).

2. Pasirinkę norimą režimą, pavyzdžiui, U-1, paspauskite „SET“, kad galėtumėte nustatyti atitinkamus parametrus. Nustatomas parametras pradės mirksėti (UL1, nL1, OP). Mygtukais „UP“ ir „DOWN“ pasirinkite reikiamą parametro reikšmę. Trumpai paspaudę „SET“, pereisite prie kito parametro nustatymo.

3. Nustatę visus pasirinkto režimo parametrus, paspauskite ir kelias sekundes palaikykite „SET“, tada jį atleiskite. Modulis grįš į pagrindinį ekraną. Nustatymas baigtas.

4. Pagrindiniame ekrane trumpai paspauskite „DOWN“, kad perjungtumėte rodomą įtampą ir laiką.
