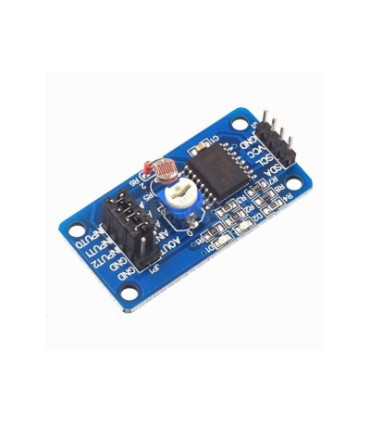

PCF8591 AD/DA keitiklio modulis PCF8591 modulis – analoginio / skaitmeninio ir skaitmeninio / analoginio signalo keitiklis

Trys adresavimo kontaktai A0, A1 ir A2 naudojami aparatiniam adresui nustatyti, todėl prie vienos I²C magistralės galima prijungti iki 8 tokių įrenginių be papildomos aparatinės įrangos. Adresas, valdymo ir duomenų signalai perduodami nuosekliai dviemkrypte I²C magistrale.

Įrenginio funkcijos:

• analoginių įėjimų perjungimas;
• integruota signalo sekimo ir išlaikymo funkcija („Track and Hold“);
• 8 bitų analoginio signalo konvertavimas į skaitmeninį (ADC);
• 8 bitų skaitmeninio signalo konvertavimas į analoginį (DAC).

Maksimalų konversijos dažnį riboja I²C magistralės maksimalus duomenų perdavimo greitis.

Techniniai duomenys

• Darbinė įtampa: 2,5–6 V DC
• IC mikroschema: PCF8591
• PCB plokštės matmenys: 35 × 23 mm

PCF8591 mikroschemos funkcijos

• Vienas maitinimo šaltinis
• Darbinė įtampa: 2,5–6 V
• Maža budėjimo režimo srovė
• Nuoseklusis duomenų įvedimas / išvedimas per I²C magistralę
• 3 aparatinio adresavimo kontaktai
• Diskretizavimo dažnį nustato I²C magistralės greitis
• 4 analoginiai įėjimai: vienpoliai arba diferenciniai
• Automatinis kanalų pasirinkimas didėjančia tvarka
• Analoginės įtampos diapazonas: nuo VSS iki VDD
• Integruota signalo sekimo ir išlaikymo grandinė
• 8 bitų nuosekliojo aproksimavimo A/D keitiklis
• 1 analoginis išėjimas su DAC stiprinimu

Modulio funkcijos

• Palaiko 4 išorinius įtampos įėjimus (0–5 V diapazone)
• Integruotas fotorezistorius aplinkos apšvietimo intensyvumui matuoti
• Integruotas termistorius aplinkos temperatūrai matuoti
• 1 kanalas 0–5 V įtampai su reguliuojamu potenciometru
• Maitinimo indikatorius, rodantis modulio būseną
• DA išėjimo indikatorius – LED šviečia priklausomai nuo išėjimo įtampos
• PCB plokštės matmenys: 3,6 × 2,3 cm
• 1,6 mm storio dviejų sluoksnių PCB plokštė
• Tvirtinimo angos: 3 mm

Kairės pusės kontaktai

• AOUT – mikroschemos DA (DAC) analoginio išėjimo kontaktas
• AIN0 – analoginis įėjimas 0
• AIN1 – analoginis įėjimas 1
• AIN2 – analoginis įėjimas 2
• AIN3 – analoginis įėjimas 3

Dešinės pusės kontaktai

• SCL – I²C laikrodžio signalas (jungiamas prie mikrovaldiklio I/O kontakto)
• SDA – I²C duomenų signalas (jungiamas prie mikrovaldiklio I/O kontakto)
• GND – įžeminimas
• VCC – maitinimas, 3,3–5 V

Keturių raudonų trumpiklių (jumper) paskirtis

• P4 – uždėjus trumpiklį pasirenkama termistoriaus prijungimo grandinė
• P5 – uždėjus trumpiklį pasirenkama fotorezistoriaus prijungimo grandinė
• P6 – uždėjus trumpiklį pasirenkama 0–5 V reguliuojamos įtampos įėjimo grandinė

Pritaikymas

• Jutiklių duomenų nuskaitymas: analoginių signalų iš temperatūros, šviesos, slėgio ir kitų jutiklių nuskaitymas bei pavertimas į skaitmeninį signalą mikrovaldikliui.
• Signalų konvertavimas: skaitmeninių signalų pavertimas analoginiais signalais, skirtais pavaroms, varikliams ar kitoms analoginiu signalu valdomoms sistemoms.
• Automatizavimo sistemos: analoginių įrenginių prijungimas prie mikrovaldiklių naudojant I²C ryšį.
• Duomenų surinkimo sistemos: kelių analoginių signalų surinkimas ir skaitmeninimas įterptinėse sistemose.

Fiziniai duomenys

• Ilgis × plotis: 35 × 23 mm
• Svoris: 5 g
