Nuoroda: W3230-230V / ABC-12158
Kaina
9,90 €
(su PVM)

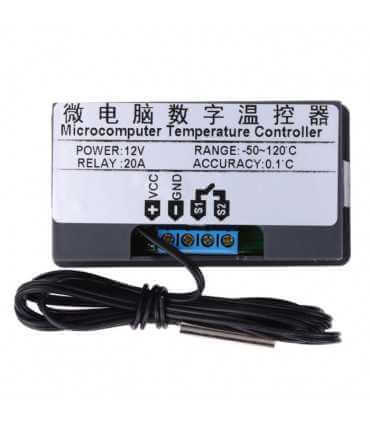

Temperatūros kontroleris -55 iki +120 C DC12V valdymo rėlė 20A
Kaina 7,90 €
(su PVM)
Prekės kodas:
W3230-12 / 50-299
Techninės specifikacijos
Maitinimo įtampa: 12 V DC
- Relės maksimali apkrova: 10 A / 250 V arba 20 A / 12 V
- Temperatūros reguliavimo diapazonas: nuo -50 °C iki +120 °C
- Temperatūros matavimo raiška: 0,1 °C
- Matavimo tikslumas: 0,5 % / ±3 °C
- Matavimo atnaujinimo dažnis: kas maždaug 0,5 s
- Viršutinis LCD ekranas (PV): rodo esamą temperatūrą
- Apatinis LCD ekranas (SV): rodo nustatytą temperatūrą
- LED indikatorius: informuoja apie įrenginio veikimą
- Temperatūros jutiklio laido ilgis: 95 cm
- Jutiklis: vandeniui atsparus NTC10K temperatūros zondas
- Valdymas: fiziniai mygtukai temperatūrai nustatyti ir reguliuoti
- Įrenginio matmenys (be tvirtinimo elementų): 7,9 × 4,3 × 2,6 cm
- Jutiklio matmenys: 7 × 25 mm
- Tvirtinimo rėmelio plotis: 3 mm
Описание
Программируемый терморегулятор модель W3230 предназначен для контроля температуры в диапазоне от -50°С до +120°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен двумя трехразрядными LED дисплеями, светодиодным индикатором включения реле, тремя кнопками управления + кнопка питания, подключенным внешним термодатчиком, клеммами «К0/К1» для подключения нагрузки и «VCC/GND» для питания модуля термоконтроллера (12B). На LED дисплее отображается текущая измеряемая температура.
Подготовка к работе
Подключите управление нагрузкой через контакты «S0» и «S1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
После подачи питания на контакты «VCC» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.
|
Код параметр |
Описание параметра |
Диапазон настройки |
По умолчанию |
|
Р0 |
Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating) |
С/Н |
С |
|
Р1 |
Гистерезис, °С |
0,1…15 |
2 |
|
Р2 |
Верхний предел установки поддерживаемой температуры, °С |
120 |
110 |
|
Р3 |
Нижний предел установки поддерживаемой температуры, °С |
-50 |
-50 |
|
Р4 |
Коррекция температуры, °С |
-7…+7 |
0 |
|
Р5 |
Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин. |
0…10 |
0 |
|
Р6 |
Верхний предел температуры отключения (защита от перегрева), °С |
OFF или ON (при ON от 0°С до 110°С) |
OFF |
|
Р7 |
Блокировка настроек |
OFF или ON (при ON нельзя изменять настройки пока не установить P7 в OFF) |
OFF |
|
Р8 |
Восстановление заводских настроек |
OFF или ON |
OFF |
Индикация
LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 120°С), «---» превышение пределов заданных в параметре Р6
Сброс параметров в заводские установки
Для сброса параметров в заводские установки (настройки по умолчанию):
1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»;
3) Подайте питание на терморегулятор.
На LED дисплее появится надпись «888», после чего отобразится текущая температура.
Характеристики
Габаритные размеры: 79X43X26 мм (размер отверстия 74X39 мм)
Диапазон измерения и программирования температуры: -50°С ...120°С
Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Время обновления показаний: 0,5 секунд
Напряжение питания, В: 12 V
Датчик: NTC 10К 0.5%, длина кабеля 0,8 м, водозащита
Максимальный ток нагрузки: 10А / 250VAC; 20А / 12VDC
Температура окружающей среды: -10...60°С
Влажность окружающей среды: 20 - 85 %
Потребляемый ток: 30 мA
Потребляемый ток при работе реле: 65 мА
Способ подключения нагрузки: электромагнитное одноканальное реле (10А/ 220VAC; 20А/ 12VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).
В комплект поставки входят :
1 * регулятор температуры
1 * температурный датчик
