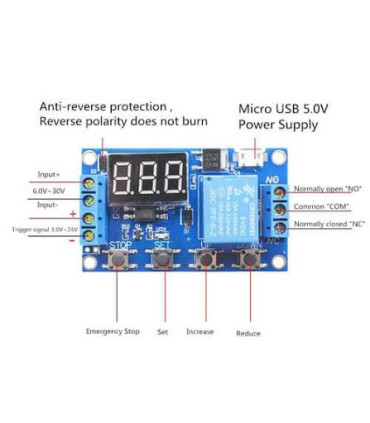

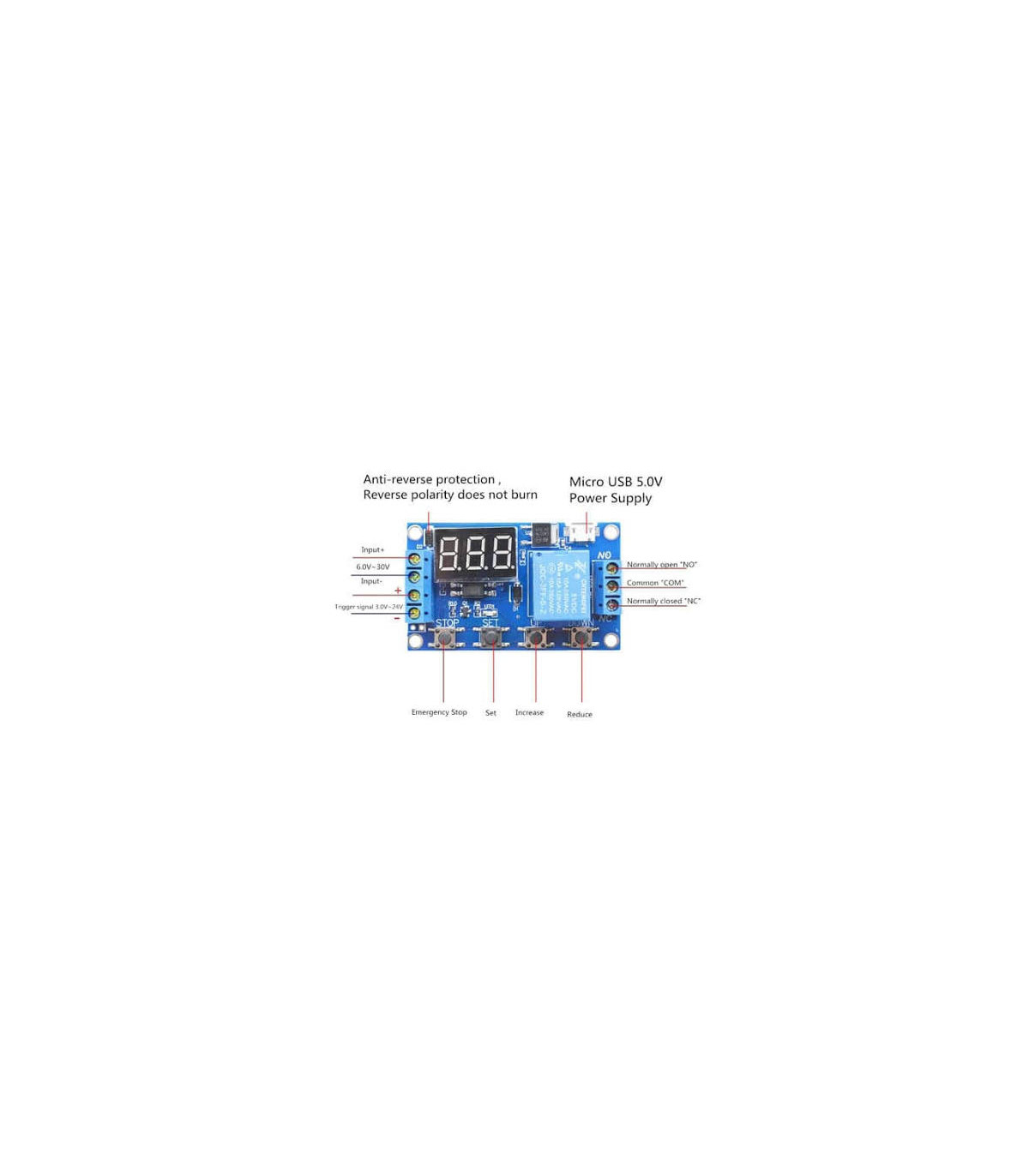

Valdiklis JZ-801 laikmačio modulis su rėle,1 kanalo (taimeris )

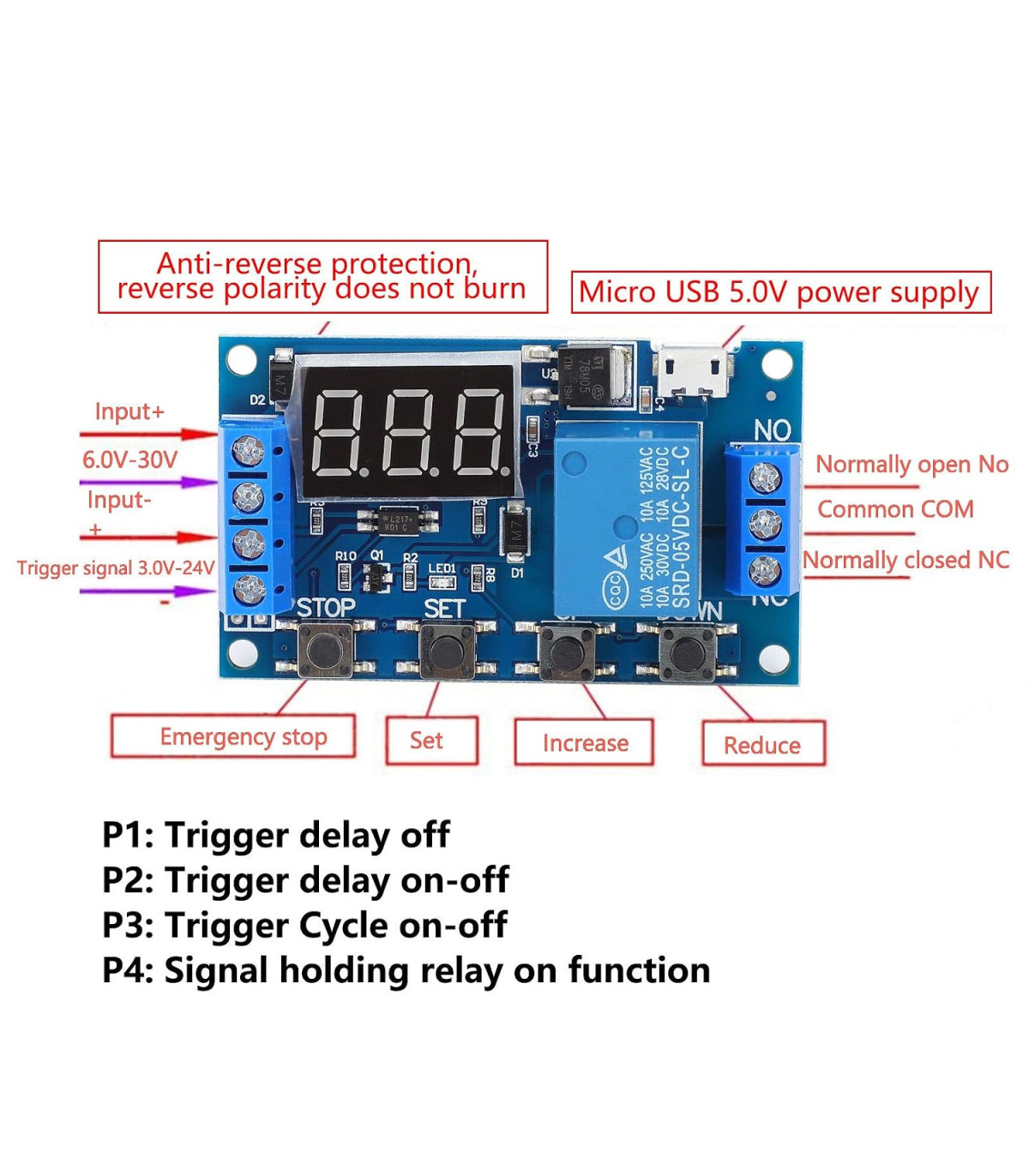

Modulis turi kelis veikimo režimus:

• P1.1: Įjungimas pagal signalą ir išjungimas po nustatyto laiko

  Gavus paleidimo signalą, relė įjungiama nustatytam OP laikui, o jam pasibaigus – išjungiama. OP laiko metu nauji paleidimo signalai ignoruojami.

• P1.2: Įjungimas pagal signalą su laiko atstatymu

  Gavus paleidimo signalą, relė įjungiama nustatytam OP laikui, o jam pasibaigus – išjungiama. Jei OP laiko metu gaunamas naujas paleidimo signalas, laiko skaičiavimas pradedamas iš naujo.

• P1.3: Ciklinis įjungimas ir išjungimas pagal signalą

  Gavus paleidimo signalą, relė įjungiama OP laikui, tada išjungiama CL laikui. Šis ciklas kartojamas LOP kartų. Jei ciklo metu gaunamas naujas paleidimo signalas, laiko skaičiavimas pradedamas iš naujo.

• P2: Relės įjungimas esant signalui

  Kol yra paleidimo signalas, relė lieka įjungta. Kai paleidimo signalas dingsta, po OP nustatyto uždelsimo relė išjungiama. Jei per uždelsimo laiką signalas vėl atsiranda, laiko skaičiavimas pradedamas iš naujo.

• P3: Ciklinis įjungimas ir išjungimas (išplėstinis režimas)

  Įjungus maitinimą, relė įjungiama OP laikui, tada išjungiama CL laikui. Šis ciklas kartojamas LOP kartų. Šiam režimui pradėti nereikalingas išorinis paleidimo signalas.

• P4: Relės įjungimas esant signalui (išplėstinis režimas)

  Kol yra paleidimo signalas, relė lieka įjungta. Kai paleidimo signalas dingsta, po OP nustatyto uždelsimo relė išjungiama. Šis režimas panašus į P2, tačiau laiko skaičiavimo atstatymo veikimas gali skirtis priklausomai nuo konkrečios programinės įrangos (firmware) versijos.
