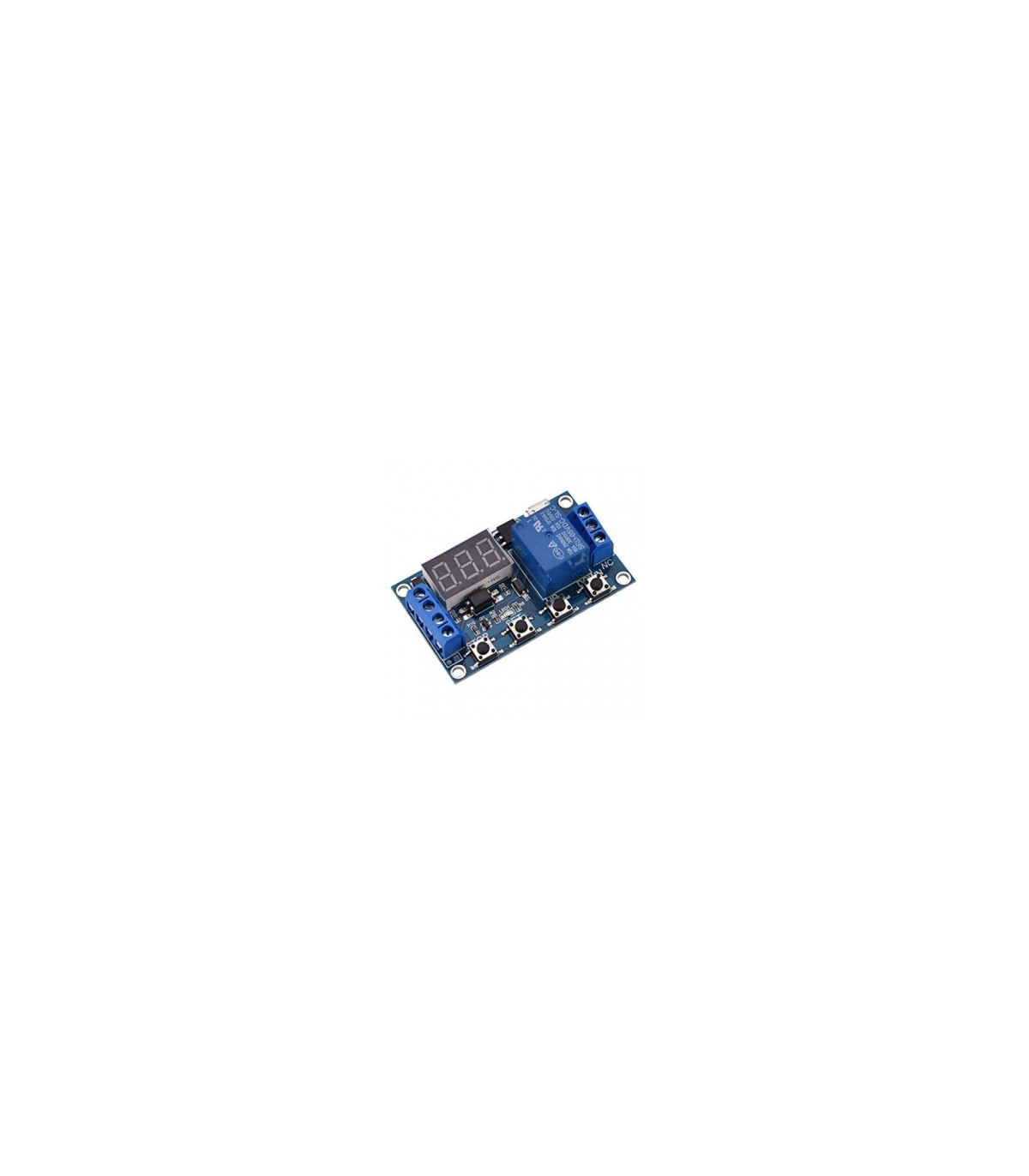

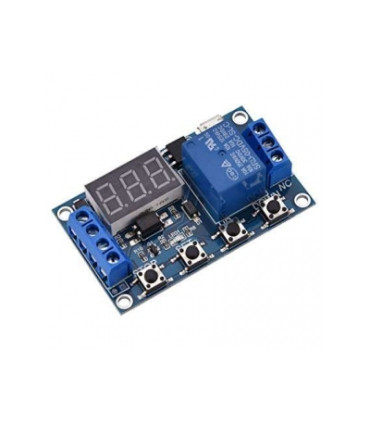

Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V

Programavimo instrukcija:

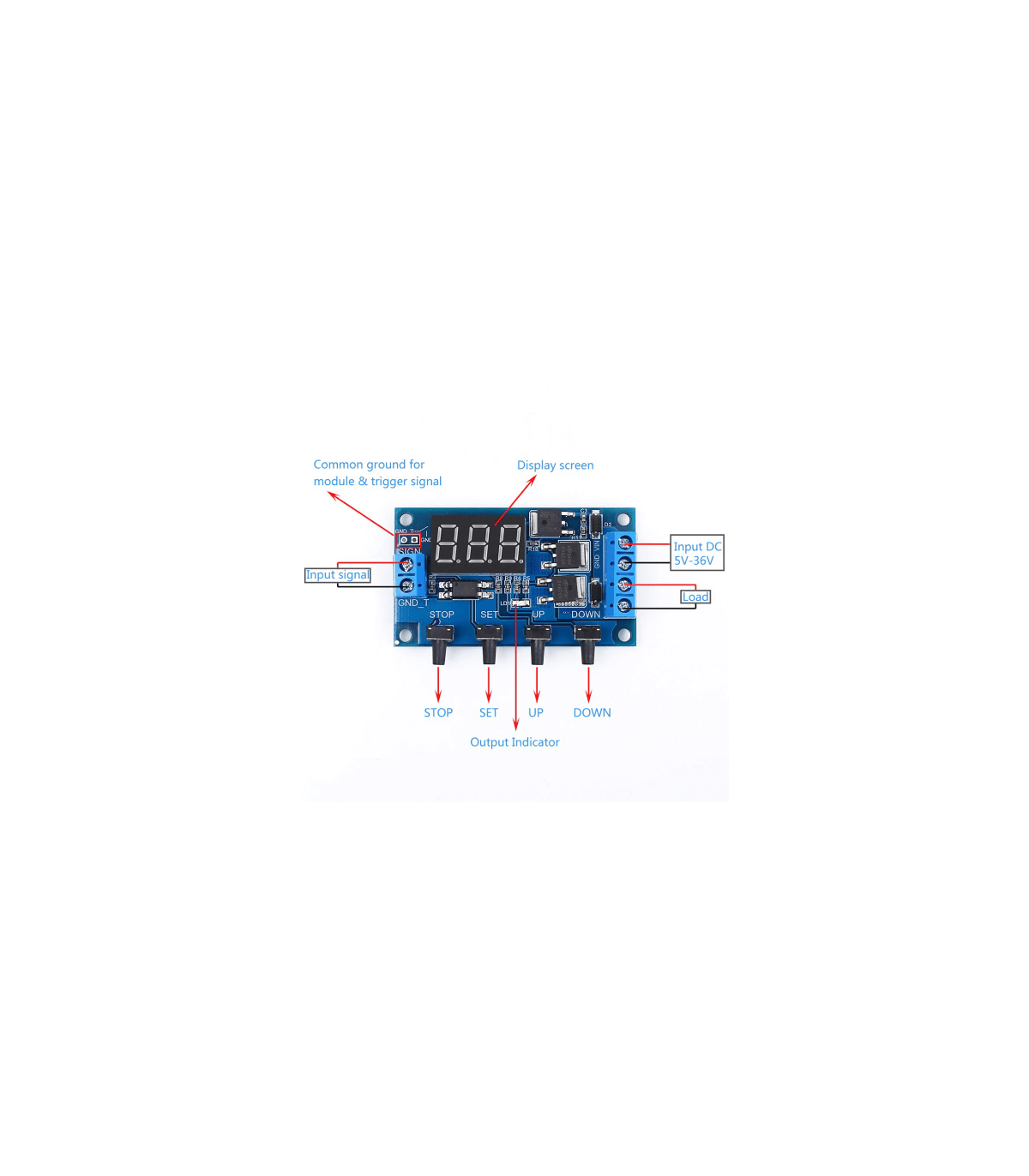

Po įjungus maitinimą ir šiek tiek palaukus, paspaudžiame mygtuką „SET“ apie 4 sek., po to ekrane pasirodo šiuo metu veikiančio režimo numeris.
Norėdami jį pakeisti, spaudžiame mygtuką „UP“ arba „DOWN“, o naują režimą patvirtiname mygtuku „SET“, pereidami prie kito parametro.

Toliau, priklausomai nuo pasirinkto režimo, nustatome kitus parametrus: „OP“, „CL“, „LOP“.
Nustatant laikus galima rinktis nuo 0,1 sek. iki 999 min.. Mygtuku „STOP“ perkeliamas kablelis, todėl galima nustatyti tokius plačius intervalus:

• jei užsidega po trečio skaitmens – laikas nustatomas sekundėmis,

• jei po antro skaitmens – dešimtosiomis sekundės dalimis (0,1 sek.),

• jei užsidega visi trys – minutėmis.

Mygtuku SET pereiname prie kitų nustatymų, o norėdami juos patvirtinti – laikome SET 3 sekundes.

Santrumpos:

• OP – relės įjungimo laikas

• CL – relės išjungimo laikas

• LOP – kartojimų skaičius

Elektroninės relės veikimo režimai:

P1.1
Relė išjungta. Pateikus signalą į įėjimą TRIG, relė įsijungia nustatytam laikui (OP). Pasibaigus laikui (rodomam ekrane), relė vėl išsijungia. Pakartotinis įjungimas įvyksta tik vėl pateikus signalą TRIG.

P1.2
P1.1 porūšis. Veikimas toks pat, tik skirtumas tas, kad relės veikimo metu pakartotinis TRIG signalo pateikimas atstato laikmatį į 0 ir skaičiavimas prasideda iš naujo.

P1.3
P1.1 porūšis. Skirtumas tas, kad relės veikimo metu pakartotinis TRIG signalo pateikimas nedelsiant išjungia relę.

P-2
Relė išjungta. Pateikus signalą, relė įsijungia su uždelsimu (CL). Po laiko OP (įjungimo trukmės) relė vėl išsijungia.
Pavyzdys: OP – 10 sek., CL – 5 sek. Pateikus signalą į TRIG, relė įsijungs po 5 sek. ir veiks 10 sek., o po to išsijungs.

P3.1
Relė išjungta. Pateikus signalą, relė įsijungia laikui OP, tada išsijungia laikui CL. Kartojimų skaičių nustato funkcija LOP.
Pavyzdys: OP – 10 sek., CL – 2 sek., LOP – 2. Pateikus signalą, relė įsijungs 10 sek., tada išsijungs 2 sek., ir tai pasikartos dar kartą. Jei signalo TRIG metu programa veikia, ji sustabdoma ir atkuriami numatytieji nustatymai.

P3.2
Po maitinimo įjungimo relė įsijungia laikui OP, tada išsijungia laikui CL. Visa programa vykdoma tiek kartų, kiek nustatyta funkcijoje LOP. Jei funkcija LOP nenustatyta (---), procedūra kartosis be galo. Šiame režime įėjimas TRIG yra neaktyvus!

P-4
Relė išjungta. Pateikus signalą, relė įsijungia ir lieka įjungta tol, kol yra TRIG signalas. Nutraukus TRIG signalą, relė išsijungia po laiko OP.
