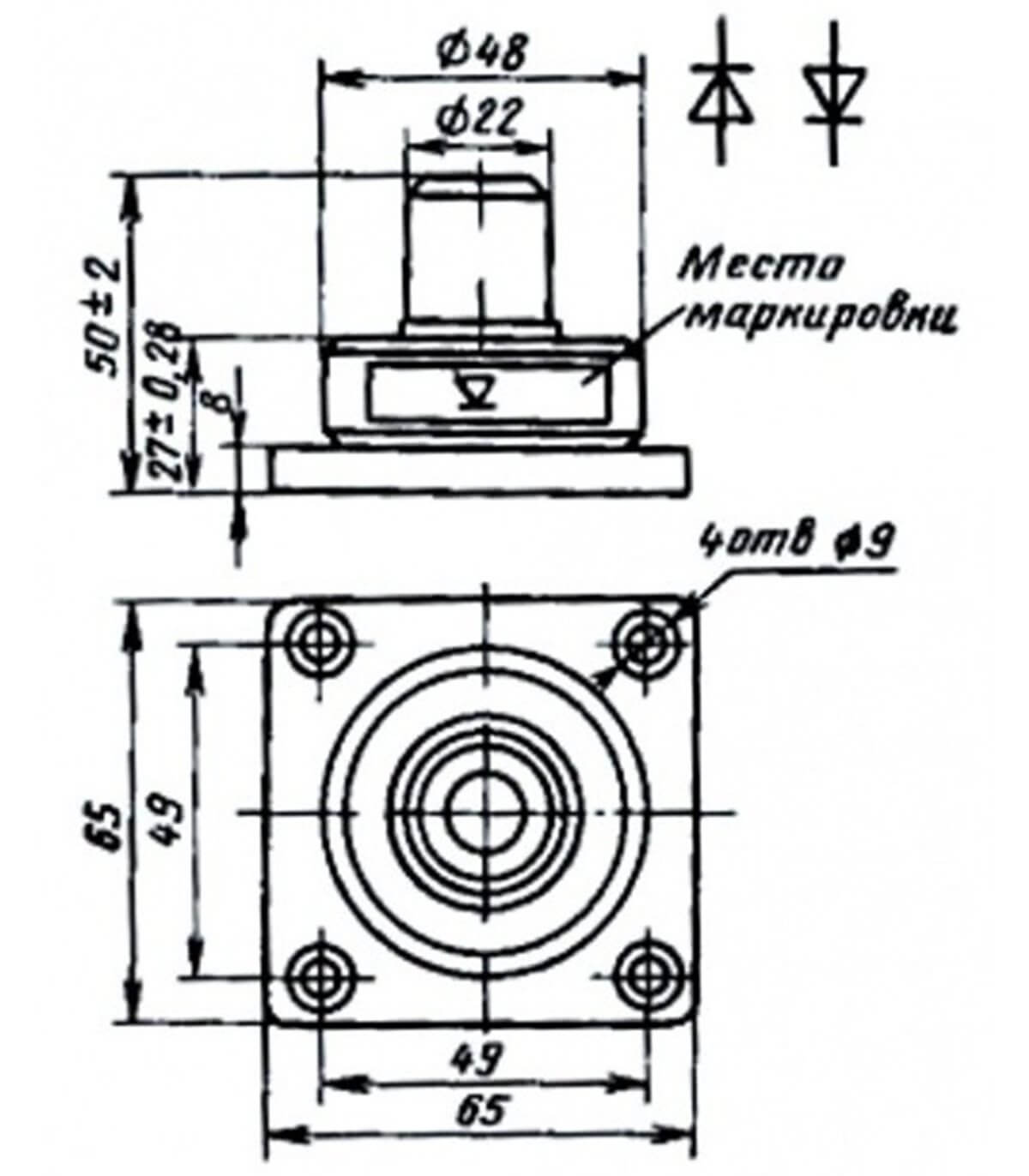

Diodas V2-500 500A
Kaina €24.19
(tax incl.)
Reference:
B2-500
Технические характеристики роторных диодов В2-500:
| Наименование диода | Предельные эксплуатационные параметры диодов | Значения электрических характеристик диодов | Tj | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
| А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °С/Вт | °C | |
| В2-500-10 | 500 | 1000 | 1160 | 800 | 750 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-11 | 500 | 1100 | 1276 | 880 | 825 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-12 | 500 | 1200 | 1392 | 960 | 900 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-13 | 500 | 1300 | 1508 | 1040 | 975 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-14 | 500 | 1400 | 1624 | 1120 | 1050 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-15 | 500 | 1500 | 1740 | 1200 | 1125 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-16 | 500 | 1600 | 1856 | 1280 | 1200 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-17 | 500 | 1700 | 1972 | 1360 | 1275 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-18 | 500 | 1800 | 2088 | 1440 | 1350 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-19 | 500 | 1900 | 2204 | 1520 | 1425 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-20 | 500 | 2000 | 2320 | 1600 | 1500 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-21 | 500 | 2100 | 2436 | 1680 | 1575 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-22 | 500 | 2200 | 2552 | 1760 | 1650 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-23 | 500 | 2300 | 2668 | 1840 | 1725 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-24 | 500 | 2400 | 2784 | 1920 | 1800 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-25 | 500 | 2500 | 2900 | 2000 | 1875 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-26 | 500 | 2600 | 3016 | 2080 | 1950 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-27 | 500 | 2700 | 3132 | 2160 | 2025 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-28 | 500 | 2800 | 3248 | 2240 | 2100 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-29 | 500 | 2900 | 3364 | 2320 | 2175 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
| В2-500-30 | 500 | 3000 | 3480 | 2400 | 2250 | 1570 | 7,0 | 20,0 | 1,8 | - | - | - | 20 | - | 0,075 | -60…+140 |
Условные обозначения электрических параметров роторных диодов:
• IF(AV) - Максимально допустимый средний прямой ток.
• URRM - Повторяющееся импульсное обратное напряжение.
• URSM - Неповторяющееся импульсное обратное напряжение.
• URWM - Импульсное рабочее обратное напряжение.
• UR - Постоянное обратное напряжение.
• IFRMS - Максимально допустимый действующий прямой ток.
• IFSM - Ударный прямой ток.
• IRRM - Повторяющийся импульсный обратный ток.
• UFM - Импульсное прямое напряжение.
• UTO - Пороговое напряжение диода.
• i2t - Защитный показатель.
• rT - Динамическое сопротивление.
• trr - Время обратного восстановления.
• Qrr - Заряд обратного восстановления.
• Rthjc - Тепловое сопротивление переход-корпус диода.
• Tj - Температура перехода диода.
