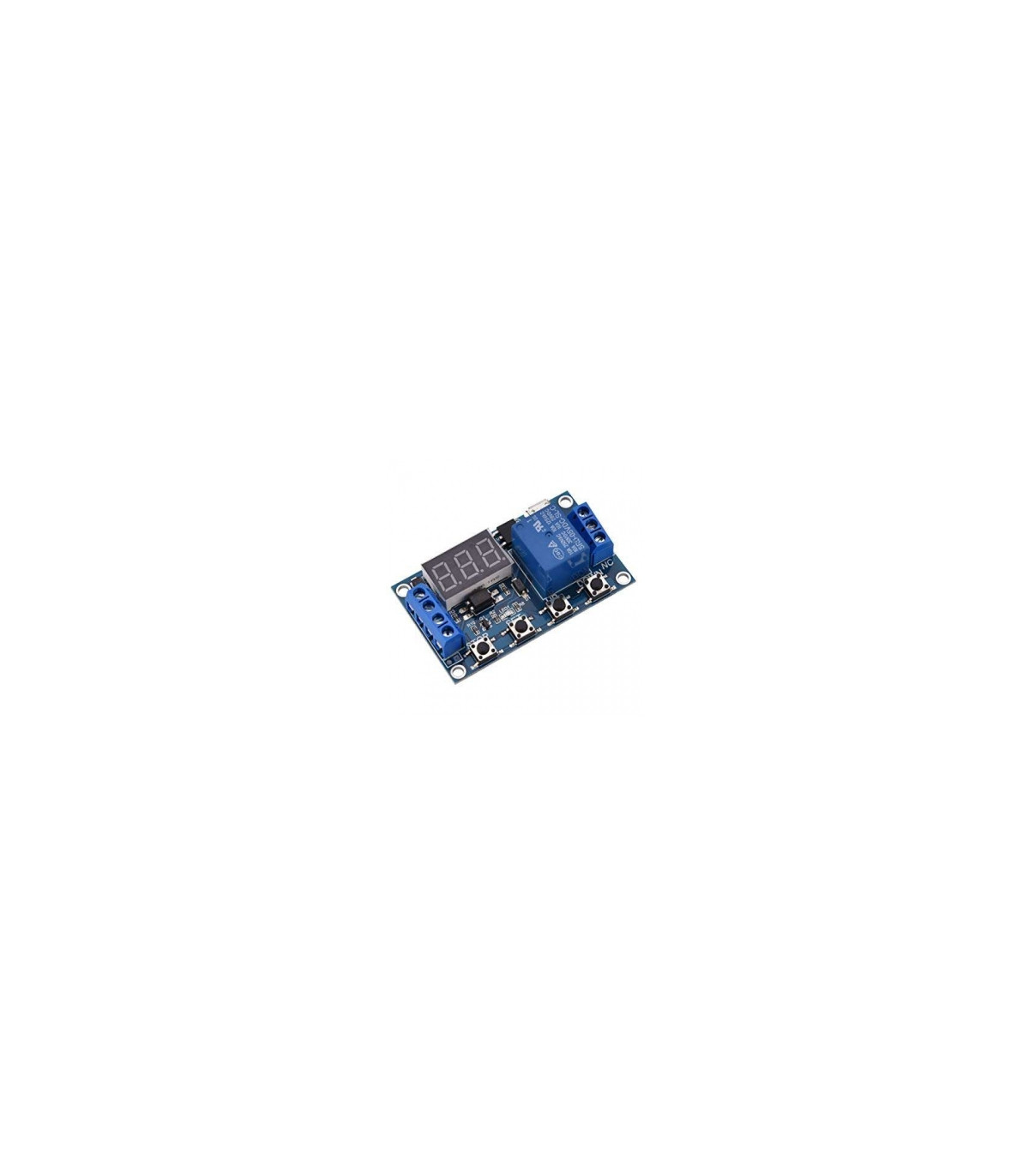

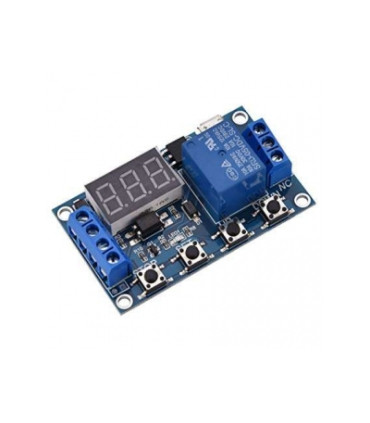

Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V
Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V
Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V
Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V
Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V
Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V

Skaitmeninis programuojamas laikmatis su relės moduliu, LED displėjus 12V

Konvertuoja analoginį video signalą į skaitmeninį per USB (Audio/Video graberis)
Arduino valdiklis analogas Pro Mini 5V/16MHz (PPK-246)

1. Type: Latching / self-lock

3. 12V relay supported

4. Maximum load: AC 250V/10A, DC 30V/10A.

6. Flexible work time range: 0-999 seconds

7. Precise time delay: up to 0.1%

8. High and low trigger level supported

9. 3-bit digital tube display

10. 1 power indicator LED

11. 1 relay indicator LED

12. Can be controlled by Arduino, 8051, AVR, PIC,DSP, ARM

13.  55.8mm × 33mm × 12mm

Read moreShow less
Kaina €5.50 (tax incl.)
Turime sandelyje
Share
QR code
Reference:
AN0214-90A / 0074 / PPK-RM12V
Description

Ar norite išmaniai valdyti automobilio ar kitus elektros prietaisus naudojant Arduino ar kitą mikrovaldiklį? Su šiuo laikmačio relės moduliu galėsite tai daryti ir automatizuoti savo namus.


Techniniai duomenys ir savybės:
  • 1 kanalo relės modulis su laikmačiu ir loginių signalų valdymu
  • Loginių signalų įtampa: 3-24V DC, tinka Arduino, Raspberry Pi ir kitiems panašiems mikrovaldikliams
  • Rėlių valdoma srovė: iki V36 10A DC
  • LED lemputė parodo apie rėlės ir plokštės veikimo būseną
  • Signalo ir galios grandinės atskirtos, gali būti sujungiamos sulituojant pagalvėles
Parametrų paaiškinimas:
  • OP: uždelsimo laikas įjungimui;
  • CL: uždelsimo laikas išjungimui;
  • LOP: ciklų skaičius. Diapazonas yra 1–999 kartų (reiškia neribotą ciklą).
Parametrų nustatymas:
  • Ilgas paspaudimas: palaikykite paspaudimo mygtuką ilgiau nei 3 sekundes.
  • Įeikite į nustatytų parametrų meniu ilgai paspausdami mygtuką „SET“.
  • Darbo režimas iš pradžių mirksi nustatant darbo režimą. Norėdami pasirinkti darbo režimą P1 ~ P4, trumpai paspauskite mygtuką Aukštyn / Žemyn.
  • Trumpai paspauskite SET mygtuką, kad patektumėte į sistemos parametrų nustatymų sąsają.
  • Sistemos parametrų nustatymo sąsajoje trumpai paspauskite mygtuką „SET“, kad pakeistumėte sistemos parametrus, kuriuos norite keisti, trumpai / ilgai paspauskite mygtuką Aukštyn / Žemyn, kad pakeistumėte vertę.
  • Trumpai paspauskite mygtuką „STOP“, kad pasirinktumėte laiko diapazoną.
  • Trumpai paspauskite mygtuką SET, kad nustatytumėte kitą parametrą.
  • Išsaugokite parametrus ir išeikite iš nustatymų sąsajos, ilgai spauskite mygtuką „SET“.
  • Pagrindinė sąsaja: rodo 000, jei nėra išvesties.
  • Nustatyti sąsają: ilgai paspauskite SET mygtuką, norėdami patekti į nustatytą sąsają. Ilgai paspauskite SET mygtuką dar kartą, kad patekti į pagrindinę sąsają po nustatyto parametro.
Darbo režimas:
  • P1.1: Išėjimas yra įjungtas tam tikrą laiką, kai OP gauna trigerio signalą ir tada išsijungia; Įvesties signalas yra neteisingas, jei vėlavimo metu vėl gaunamas trigerio signalas OP.
  • P1.2: Išėjimas yra įjungtas tam tikrą laiką, kai OP gauna trigerio signalą išsijungia. Išėjimas iš naujo nustatys ir sustabdys laiką, jei vėlavimo metu vėl gausite trigerio signalą OP.
  • P1.3: Išėjimas laikomas įjungtu tam tikrą laiką OP po trigerio signalo gavimo ir tada išsijungia; Išėjimas iš naujo nustatys ir sustabdys laiką, jei vėlavimo metu vėl gausite trigerio signalą OP.
  • P2: Išėjimas išjungiamas tam tikrą laiką CL po to, kai gaunamas suveikimo signalas, tada išėjimas laikomas įjungtu tam tikrą laiką OP, tada išėjimas išsijungia.
  • P3.1: Išėjimas yra įjungtas tam tikrą laiką, kai OP gauna trigerio signalą išsijungia. Išėjimas iš naujo nustatys ir sustabdys laiką bei išjungimą, jei diapozono metu vėl bus gautas trigerio signalas, galima nustatyti ciklų skaičių (LOP).
  • P3.2: Suaktyvinimo signalas ir išėjimas laikinai išjungtas CL laikui, o tada diapozoną galima nustatyti. Pastaba: šiam režimui nereikia įvesties signalo.
  • P4: Signalo sulaikymo funkcija. Iš naujo nustatykite uždelsimo laiką ir relę, jei gauna trigerio signalą. Išėjimas išsijungia po tam tikro laiko OP, tuomet signalas dingsta. Nustatykite iš naujo vėlavimo laiką, kai rėlė iš naujo gaus signalą.
Laiko diapozonas:
  • Nuolat reguliuojamas nuo 0,1 sekundės iki 999 minučių.
  • Įveskite nustatymų sąsają, trumpai paspausti mygtuką „STOP“ OP / CL parametrų modifikavimo sąsajoje, kai pradės mirksėti, pasirinkite laiko diapozoną.
  • Atkreipkite dėmesį į padėtį, kurioje dešimtainis taškas juda paspaudus mygtuką.
  • Ekrane rodo „XXX“ nėra dešimtainio taško, laiko intervalas yra 1 sekundė ~ 999 sekundės.
  • Ekrane rodo „X.X.X“ dešimtainis taškas yra visiškai apšviestas, laiko intervalas yra nuo 1 iki 999 minučių.
  • Pvz., Jei norite nustatyti OP į 3,2 sekundės, perkelkite dešimtainį kablelį į priešpaskutinę padėtį, ekrane bus rodoma „03,2“. Skirtingu darbo režimu OP ir CL parametrai yra vienodi.
  • Pagrindiniame ekrano sąsajoje trumpai paspaudus mygtuką SET (kai rodomas 000), jis parodys OP (CL, LOP) ir atitinkamą uždelsimo laiką. Tai rodo OP ir atitinkamą uždelsimo laiką P1 režimu, trumpai paspaudus mygtuką SET pagrindinėje ekrano sąsajoje.
Papildomos funkcijos:
  • Automatinio miego funkcija: ilgą laiką paspauskite mygtuką „STOP“ įprastoje veikimo sąsajoje, kad įjungtumėte arba išjungtumėte automatinio miego funkciją.
  • Įjungti automatinio miego funkciją. Ekranas automatiškai išsijungs, jei per penkias minutes nebus atlikta jokių veiksmų. Jį galima pažadinti bet kokiais mygtukais.
  • išjunkite automatinio miego funkciją.
  •      Įjungta / išjungta išvestis trumpai paspaudus mygtuką STOP:
  •          ĮJUNGTA: įjungta išvestis per vėlinimo laiką.
  •          IŠJUNGTA: išjungta išvestis per vėlinimo laiką. Šiame modelyje modulis negali perduoti jokio signalo.
Naudojimas:
  • Varikliams
  • Robotams
  • Protingiems namams
  • Pramonės kontrolei
  • Automatiniam drėkinimui
  • Patalpų vėdinimui
  • Apšvietimui
  • Apsaugos sistemoms
Read moreShow less
